Home / News / Industria News / W12T-50 Series Nova Energy Nullam: High Load, High Insulation, Multiple Specifications, Designed for New Energy Equipment
Princeps Lond Switching facultatem occurrit de / Off Control necessitates nova Energy Equipment

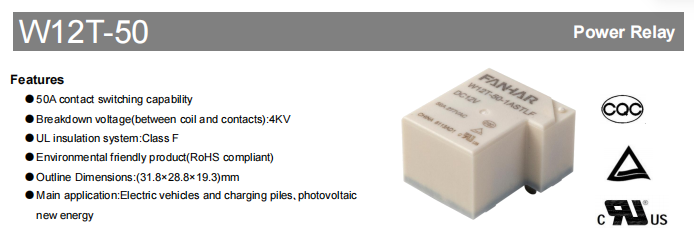

Celeri progressu electricorum vehiculorum, facilitatum et visorum genera- tionum photovoltaicarum, dispositae sunt altiora requisita ad mutandi firmitatem et diuturnum stabilitatem in summo intentione et applicationibus praecipuis currentibus. The W12T-50 series nova energiae publicae speciei destinata ad commutationes circa imperium in nova navitatis regione constituitur. Apta est ad principale ambitum mutandi et moderandi in vehiculis electricis, incurrentibus acervis, inverters photovoltaicis et similibus instrumentis. Nullam notam pacto PCB-montis designa cum dimensionibus externis 31.8×28.8×19.3 mm et pondus circiter 30 g. Praesto est in duabus dispositionibus contactuum: 1A (una forma A, normaliter aperta) et 1C (una forma C, changeover), permittens electionem flexibilem secundum varias circumscriptiones requisita.
| Specifications | Item | |
|---|---|---|
| Contactus Data | Contactus dispositio | 1A､1C |
| Contactus resistentia (initial) | 50mΩ(6VDC 1A) | |
| Contactus materia | AgSnO 2 | |
| Aestimavit valorem | Rated onus (Resistentia onus) | NO: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Max.switching voltage | 277VAC | |
| Max.switching current | 50A | |
| Max.switching facultatem | 138 50VA | |
| Min.allowing onus | 5VDC 100mA |
High Insulation Design to augendae System Operational Safety
Nova armorum industria sub condiciones altae intentionis per longas aetates laborat, ponens severitatem postulationes in nulla insulatione facienda. W12T-50 Classis F UL systematis insulationis adoptat. Intentionis naufragii inter coilum et contactum 2500 VAC pro norma speciei et usque ad 4000 VAC pro specie summi intentionis. Vires dielectricae inter contactus patentes 1500 VAC pro 1 minutis est, et resistentia initialis ≥1000 MΩ (ad D VDC mensurata). Hae rationes designationis auxilium praestant ad segregationem electricam emendandam et certae tutelae ratio operandi tuta ac stabili providenda sunt.
| Electrical perficientur | ||
|---|---|---|
| Nulla resistentia (initial) | 1000MΩ(500VDC) | |
| Vim dielectric (initial) | Inter aperta contactus | 1500VAC,1min |
| Inter coil & contactus | 2500VAC(Latin Type)/4000VAC,1min | |
| Tempus agunt | ≤20ms | |
| Dimittis tempus | ≤10ms | |
Stabilis et certa, Idonea pro complexu Industrial Environments
Praeter electricae effectus, W12T-50 etiam mechanicam fidem et aptabilitatem environmental exaggerat. Nullam actuosam in ambiente temperatura amplitudine -40°C ad 85°C stabiliter operatur et humiditas extensionis 5% ad 90%. Eius vita mechanica 5×10⁶ operationes attingit, cum exigentiis longi temporis crebra operationis occurrens. Productum etiam ostendit repugnantiam bonam (incursus 98 m/s², perniciosos 980 m/s²) et tremor resistentiae (10 Hz~ 55 Hz, 1.5 mm amplitudinis duplex), aptam faciens in tabula instrumenti et systematis industriae ditionis ubi alta fides requiritur.
| Mechanica perficientur | Repugnantia inpulsa | Eget | 98 m/s² |
| Destructive | 980m/s2 | ||
| Repugnantia vibratio | 10Hz~55Hz 1.5mm DA | ||
| Environment & Mounting | Ambiens temperatus | -40°C ~ 85°C | |
| Umor | 5% ~ 90% | ||
| Terminatio | PCB | ||
| Pondus | Proxime. 30 g* | ||
| Construction | ≤Plastic signatus, fluxus probatus | ||
Multiplex Coil intentione ac potentia Consummatio Options ad diversum imperium Systems
Ad varios gyros moderandos accommodandos, W12T-50 praebetur in duobus coilibus potentiae consumptionis versionum: vexillum genus et genus sensitivum. Vexillum genus coil vim habet consumptionem circiter 1.2 W et in sex DC voltage ratings praesto est: 5V, 6.5V, 12V, 24V, 48V, 110V. Sensitivum genus circiter 0.9 W consumit et eandem intentionem extensionis tegit. Utraque versiones habent robur sursum intentione ≤75% intentionis aestimatae et gutta-e intentione ≥10% voltage aestimatae. Tempus operandi est ≤20 ms ac tempus liberationis ≤10 ms est. Consilium unum coilum diversis systematibus temperantiae necessitatibus occurrit et delectu flexibili secundum facultatem coegi concedit.
Duo Praesidium Genera ad diversum Operating Environments
W12T-50 in duobus clausuris stylis praesto est: plastici signatus et fluxus probatus. Genus plasticum signatum plene inclusum est, efficaciter impediens ingressum gasorum noxiorum sicut H₂S, SO₂, NO₂, ac pulvis. Suspendisse in mauris ut velit cursus gravida in molestie lacus. Fluxum genus probatum solum impedit penetrationem fluxum in solidando et ad mundis instrumentis sub tectis aptum est. Electio consilium: ambitus mundis, genus probatum fluxum commendatur; ad ambitus immundos (H₂S, SO₂, NO₂, pulveres et alios contaminantes continens), plasticum genus signatum potior est.
Foedus Design for Securus Equipment Integration

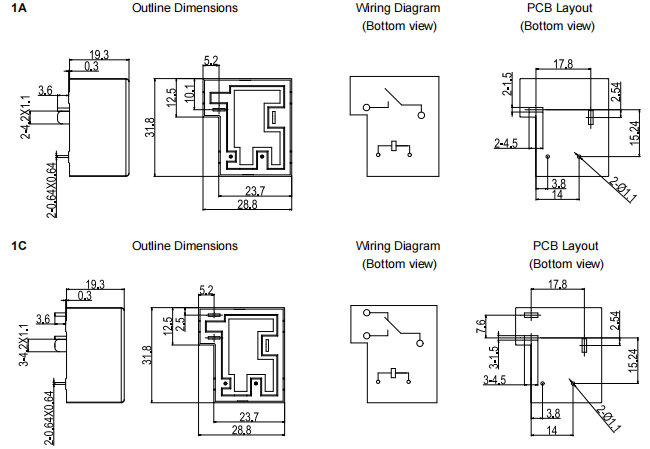

W12T-50 consilium suggestum compactum unitatum cum dimensionibus extraneis 31.8×28.8×19.3 mm capit. Nam dimensiones sine certa tolerantiae: dimensiones ≤1 mm tolerantiae ±0,2 mm habent; dimensiones >1 mm et <5 mm tolerantiae ±0,3 mm habent; dimensiones ≥5 mm tolerantiae ±0,5 mm habent. Pro extensionibus PCB, dimensiones specificatae semper sunt ± 0,1 mm. Vexillae dimensiones ascendentes et clavum layout faciliorem reddit integrationem celeri et producti upgrades pro instrumento artifices.
Typical Areas Application
Cum magno onere mutandi facultatem, magnas operationes velit, et consilium suggestum maturandum, late in sequentibus campis adhiberi possunt: W12T-50;
Electric vehicles : main circuit control in BMS altilium administratione systemata
incurrentes strues : On / off praesidio in AC / DC output terminals
Photovoltaic nova industria Circuitus mutandi in inverters et componendi capsellas In his applicationibus, cursus publici primario functiones exercet ut potestas moderandi, ambitus principalis mutandi, et praecellens. crimen moderari, stabilis et certas solutiones pro systemate moderandi praebens.
Frequenter Interrogata
Q1: Quae applicationis principalis areas of W12T 50 Nullam seriem?
Series W12T-50 maxime adhibetur ad commutationes circa imperium in nova sector industria, inter vehiculis electricis, stragem incurrentes, et inverters photovoltaicos, ubi praecipuas commutationes ac potestates functionum functionum exercet.
Q2: Quid est onus capacitatis W12T 50?
Ad normaliter apertum (NO) contactum sub 277/250 onere resistente VAC, praesens aestimatum in tribus gradibus praesto est: 40A, 50A, 60A. Commune clausi (NC) contactum 20A aestimatur. Maximum mutandi voltage est 277 VAC, maximum commutatione currentis 50A, maximum mutandi capacitas 13850 VA est.
Q3: Quid velit perficientur facit W12T L praebere?
F UL Nulla ratio adoptat Classis. Vires dielectricae inter contactus patentes 1500 VAC/1min sunt; inter coil et contactus est 2500 VAC pro norma speciei et 4000 VAC pro summo voltage genus. Resistentia initialis insulatio est ≥1000 MΩ (ad D VDC).
Q4: Quid interest inter plastic signatum et fluxum argumentorum genera, et quomodo eligere?
Genus plasticum signatum plene inclusum est ac vapores mordaces (H₂S, SO₂, NO₂) et pulvis resistere possunt. Fluxum probatum genus non nisi solidari fluxum prohibet. Puris ambitus, fluxus probationis genus commendatur; ad ambitus immundos (continens H₂S, SO₂, NO₂, pulvis, etc.), genus plasticum signatum commendatur.
Q5: Vtrum vexillum genus et sensibile mutari possit?
Non possunt directe converti, quia earum resistentia et potentiae sumptiones in spiram differunt. Vexillum genus requirit altiorem currentem impulsionem, sensitivum autem genus minus requirit. Cum reponatur, gyrus incessus parametri calculare debet secundum facultatem activitatis circuitionis.
