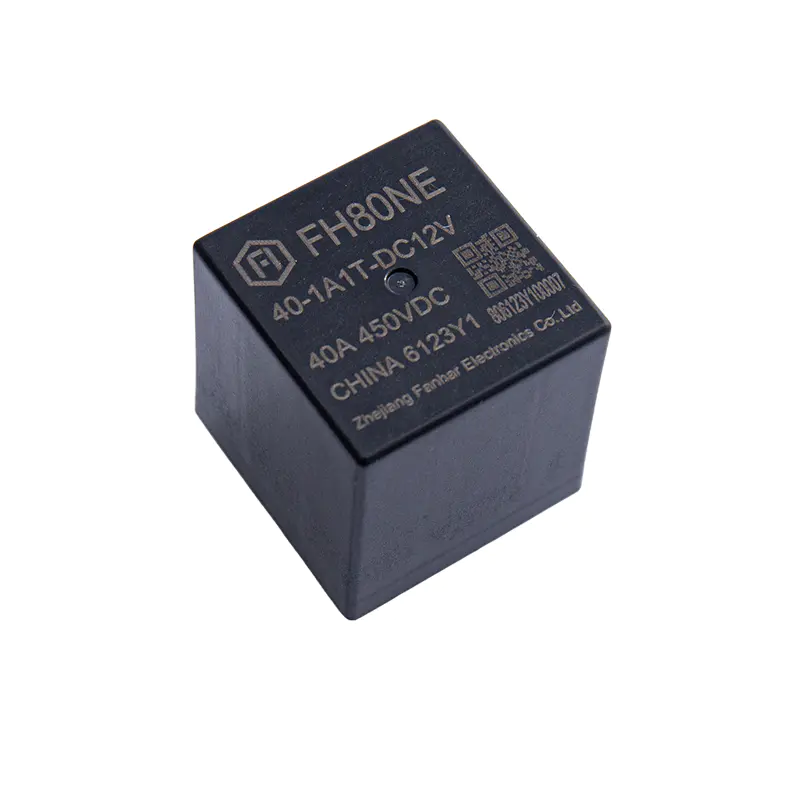

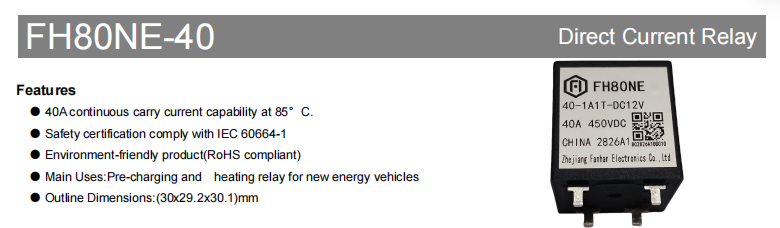

Product Overview
The FH80NE-40 est 40A summus intentionis DC Nullam destinata ad systemata alta intentione in novis vehiculis energiae. Maxime destinatum est ad praeiudicium CURSUS CURAE AC CURAE CURAE CURAE applicationes. Productum praebet 40A continuam facultatem currenti portandi ad 85°C, onus aestimatum 40A 450VDC, et maximam voltationem mutandi usque ad 750VDC. Etiam breve tempus facultatem summus currentis adiuvat, eamque aptam facit ad missiones PCB-montis cum maximis requisitis ad firmitatem, dielectricae facultatem sustinendi, et spatii dimensiones.
Productum 1A normaliter contactu aperto utitur, cum materia contactus AgSnO₂ et contactus initialis resistentiae ≤5mΩ (6VDC 20A). Adumbratio eius dimensiones tantum sunt 30×29.2×30.1mm, eiusque pondus circiter 55g est, alta intentione mutandi facultatem cum consilio pacto componens. Productum cum IEC 60664-1 salute requisita et signa environmental RoHS obtemperat. UL/C-UL, TUV, et CQC certificaciones pendent.
FH80NE-40 40A 450VDC Summus intentione DC Nullam FH80NE-40 40A alta intentione DC vita est ad novas applicationes energiae praevias et calefaciendas. Praebet 40A continuum currentem in 85°C, onus aestimavit 40A 450VDC, et maximum mutans intentionem 750VDC. Cum AgSnO₂ contactibus, PCB terminatioibus, IEC 60664-1 et RoHS obsequio, summa intentione DC imperium in systematibus BMS/PDU et PTC calefactionis convenit. UL/C-UL, TUV, et CQC certificaciones pendent. Visum Product → Industria Application Maecenas
Cum progressionis altae intentionis adlevatae in novis vehiculis energiae, cursus praecursores et scelestae administrationis circumscriptiones in dies magis magisque altiores requiruntur ad mensas;
Nullam crimen pre- : In momento potentiae-sursum, resistor praecursoris limitat currentem incurrentis capac- toris ne principales contactus publici a glutino ob currentem incurrerent. Postquam prae-currens absolvitur, praecipuas tabulas claudit ac praeiudicium nullam aperit. FH80NE-40 40A continuam habet facultatem currentis baiulandi et breve tempus summus currentis facultatis, eamque aptam facit ut moderatio in circuitibus praeiudiciis componat.
Nullam calefacere : missiones ut altilium administratione scelerisque ac PTC calentium in novis vehiculis energiae requiret summus intentione DC mensas ad moderandum in/off cursus calefactionis. FH80NE-40 450VDC onus aestimavit, 750VDC maximum voltage mutandi, et AgSnO₂ contactum materias certas commutationes postulationes summus voltages calefactionis circuitus occurrere potest.
PCB adscendens Productum structuram terminalem PCB utitur, facile efficiens ut unitates electronicas in dicione integrant ut BMS, PDU, et summus intentionis potentiae cistas distribuendi. Idoneum est collocationi et solidandi automated.
Core euismod et Key Commoda
Fortis Lond et Switching Capability
FH80NE-40 40A continuam facultatem habet currentis in 85°C. Onus aestimatum 40A 450VDC est (onus resistens), maximam voltationem commutandi usque ad 750VDC, maximum eius currentis fractio 50A (450VDC, ≥1 operatio est), et maximam mutandi facultatem 22500VA attingit.
FH80NE-40 non solum continenter 40A ad 85°C portare possunt, sed etiam currentes altiores aestus per breves periodos sustinere: 80A pro 60s, 160A pro 5s, 240A pro 3s, 400A pro 0,6s.
Haec facultas dat incursus et momentaneas condiciones altas currentes in prae- ceptis et in circuitibus calefactionibus tractare, idoneam ad PCB-montis missiones in alta intentione DC systemata novarum vehiculorum energiae.
Jejunium Responsio et Vita Longa
FH80NE-40 operationem festinanter praebet: tempus ≤30ms agunt et tempus ≤10ms emittunt (at aestimationem voltage) occurrens celeritati responsionis postulata summae intentionis DC circuitus.
In terminis vitae:
- Mechanica vita: 1×10⁵ ops
- Vita electrica (onus resistens): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
In ipsa delectu, vita aestimanda est secundum onus currente, intentione, et frequentia mutandi ut operandi ratio diuturna requisita occurrant.
Optimum Insulation et Dielectric euismod resistunt
FH80NE-40 certa ratione insulationis et dielectricae resistendi facit;
- Resistentia insulation (initial): 1000MΩ (500VDC)
- Vires dielectricae (initiales): Inter contactum apertum: 2000VAC / 1min, inter coil et contactus: 3000VAC / 1min
Productum cum IEC 60664-1 salute requisita et signa environmental RoHS obtemperat, tutelam tutam solitudo et certa operationi rationum altae voltage DC praebens.
Provectus Contact Material and Low Contact Resistentia
FH80NE-40 utitur AgSnO₂ (stannum oxydatum argenteum) contactu materiali, cum 1A normaliter aperta forma contactus. AgSnO₂ bonam conductivity, arcum exesum resistentiam et amicitiam environmental praebet, eamque aptam facit ad frequentes applicationes commutationes et alta intentione DC potestate.
Contactus initialis resistentia est ≤5mΩ (6VDC 20A), quod adiuvat damnum conductionis et caloris ortum minuere, systema efficientiam et fidem emendare.
Coil Specifications et Energy-Efficiency Design
FH80NE-40 optiones voltagenarum quinque coilarum praebet: DC6V, DC9V, DC12V, DC24V, DC48V, cum potentia aestimata 3W. Detailed parametri sunt:
| Rated Voltage | Operare intentionem VDC | Dimittis intentione VDC | Current Rated (± X%) | Coil Resistentia (± X%) | Rated Power | Maximum intentione (brevi tempore resistere) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
Nota: Ad excalfacitionem et adustionem praecavendam, voltatio ad orbem applicata maximam intentionem protractum non excedere debet. Maxima intentione summa intentione cursus publici potest sustinere per breve tempus.
Environmental Adaptability et Mechanica euismod
FH80NE-40 bene facit in aptabilitate environmental et mechanica operatione: eius temperatura operativa est -40°C ad 85°C, et humiditas eius est 5% ad 85% RH. Impetu eius resistentia est functionis 196m/s² (10g) et perniciosa 490m/s² (100g); vibratio ejus resistentia est 10Hz ad 500Hz, 49m/s². Productum circiter 55g (sine accessoriis) appendit, dimensiones 30×29.2×30.1mm habet, et structura PCB terminali utitur. Cum wiring, latus onus habet verticitatem (1 , 2-), et coil latus non habet verticitatem (5, 6). Commendatum aeris solidandi temperamentum ad onus terminales plumbi est 260°C± 5°C, solido tempore 3-5s.
Technical Specifications Overview
| Item | Parameter |
|---|---|
| Contactus forma | 1A (aperta contactus Northmanni I) |
| Contact Material | AgSnO₂ |
| Contactus Resistentia | ≤5mΩ (6VDC 20A) |
| Ratum Current | 40A |
| Rated Lond (resistens) | 40A 450VDC |
| Maxime Switching intentione | 750VDC |
| Maximum Fractio Current | 50A (450VDC, ≥1 operatio) |
| Maxime Switching capacitate | 22500VA |
| Nulla Resistentia | 1000MΩ |
| Fortitudo Dieelectric (initial) | Inter contactum apertum: 2000VAC/1min; inter coil et contactus: 3000VAC/1min |
| Tempus agunt | ≤30ms (at rated voltage) |
| Dimittis Tempus | ≤10ms (at rated voltage) |
| Mechanica vitae | 1×10⁵ ops |
| Vita electrica | Swithing：1×103ops（450VDC,40A） Swithing：1×104ops（450VDC,10A） Swithing：4×103ops（650VDC,12A） Faciens ：7.5×104ops（450VDC,35A） Faciens ：5×104ops（750VDC,40A） |
| Vena portandi facultatem | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A：0.6s |
| Ambiens Temperature | <-40°C ad 85°C |
| Umor | 5% ad 85% RH |
| Pondus | Proxime. 55g |
| Forma Dimensiones | 30×29.2×30.1mm |
| Terminatio Structure | PCB terminal |
Nota: Praedicta notitia sunt valores initiales. Specificatio est tantum referendi. Formularium mutabilium sine notitia obnoxiae.
Dimensiones, Wiring, et PCB Layout
FH80NE-40 adumbrationem habet dimensionum 30×29.2×30.1mm et structuram terminalem PCB utitur. Visus solum wiring modus est: latus onus 1(), 2(-), cum verticitate in parte oneris; coil lateris 5, 6, nullo verticitatis in coil parte. Pro PCB extensione, tolerantiae non specificatae sunt fere ±0.1mm; nam dimensiones dimensiones, cum tolerantiae non specificatae sunt, dimensiones ≤1mm sunt ±0.2mm, dimensiones >1mm et <5mm sunt ±0.3mm, et dimensiones ≥5mm sunt ±0.5mm.
Salus Approbationes et Obsequium
- Prosequitur IEC 60664-1 salus requisita.
- Obsequens productum roHS.
- UL/C-UL, TUV, et CQC certificaciones pendentium.
- Scopum probatum rating: resistentia commutatione 40A 450VDC 1000ops (1×10³ operationum) @85°C.
- Status certificationis specificae subiectus est testimoniorum officialium. Ante delectu, suadetur ut fabricam contactum ad novissimam certificationem progressum confirmet.
Typical Application missiones
Nova industria vehiculum pre-crimen : 40A continuum currenti baiulandi facultatem (85°C), breve tempus sustinendi 80A/60s, 160A/5s, 240A/3s, 400A/0.6s, opportuna ad imperium in circuitus prae- ceptis.
Nova industria vehiculum calefactio : Aestimavit onus 40A 450VDC, maximum mutans intentionem 750VDC, apta ad calefactionem circuitus summus intentionis ut PTC calefactionis.
Pugna scelerisque procuratio / PTC imperium calefactio : temperatura operans -40°C ad 85°C, AgSnO₂ contactus, in vehiculis ambitibus temperatus altus et humilis conveniens.
Alii PCB-montis missiones : Latus onus habet verticitatem (1 , 2-), coilum latus non habet verticitatem (5, 6), conditiones solidandi 260°C± 5°C/3-5s.
Imprimis lectio confirmanda debet esse in actu onere, voltage, coil, vitae requisitis, certificatione status.
Institutionem et Ritus Cautiones
Noli demittere productum vel subiicere ad ictum externum, ad obtinendum ambitum initialem perficiendi.
Temperatura aeris solidandi pro onere plumbi terminales: 260°C± 5°C, solidandi temporis 3-5s.
Pars onus habet verticitatem. Quaeso coniungere 1( ) et 2(-) recte; coil latus verticitatem non habet.
Coilum intentione non excedere debet maximam intentionem tenendi ad tempus protractum ad vitandum overheating vel burnout.
Nullam haec est exemplar mos machinator. Exempla parata tantum referendi sunt. Pro detailed lectio, pete contactum Zhejiang Fanhar Electronics Co, Ltd.
Specificatio est tantum referendi. Formularium mutabilium sine notitia obnoxiae.
Frequenter Interrogata
Q1: Quae sunt praecipuae usus FH80NE-40?
Maxime adhibitum est ad novas energiae vehiculorum praeiudicium dispositos et calefactiones mensas, et in missionibus PCB-montis adhiberi potest ut in administratione scelerisque machinarum, PTC imperium calefactionis, BMS/PDU, et alta intentione DC imperium loramenta.
Q2: Quid sunt onus aestimatum et maximum mutationis capacitatis FH80NE-40?
Ratum onus: 40A 450VDC (onus resistens); maximam facultatem mutandi: 22500VA.
Q3: Quid sunt continuae hodiernae baiulae et breves temporis hodiernae facultates portantes?
40A continuam habet facultatem currenti baiulandi ad 85°C. Facultas breve temporis currentis inferendi: 80A/60s, 160A/5s, 240A/3s, 400A/0s.
Q4: Quae sunt maximae commutationes voltagenarum et maximorum currentium praevaricationis?
Maximum commutatione voltage: 750VDC; maximum currentis fractionis: 50A (450VDC, ≥1 operatio).
Q5: Quaenam sunt formae contactus, materia contactus, et resistentia contactus?
Forma contactus: 1A normaliter aperta; contactu material: AgSnO₂; resistentia contactus initialis: ≤5mΩ (6VDC 20A).
Q6: Lorem sustentata est? Quomodo iubes?
Forma contactus: 1A normaliter aperta; contactu material: AgSnO₂; resistentia contactus initialis: ≤5mΩ (6VDC 20A).
Summarium
FH80NE-40 40A alta intentione DC Nullam ordinatur ad alta intentiones systemata in novis vehiculis energiae. Praestat 40A 450VDC onus aestimavit, 750VDC maximam voltationem commutandi, 40A@85°C continuam currenti ferendi facultatem, et brevem temporis facultatem summus currentis. Contactus eius AgSnO₂, altae insulae et dielectricae obsistere operationi, operationi celeri, PCB ascendenti, et RoHS obsequio aptam efficiunt missionum summus intentionis DC imperium sicut praevias, calefacientes imperium, calentium PTC, BMS, et PDU.
Ad recentissimas specificationes, testimoniales certificationes, specimen adminiculum, vel commendationes selectae nativus, placere contactus Zhejiang Fanhar Electronics Co, Ltd.
