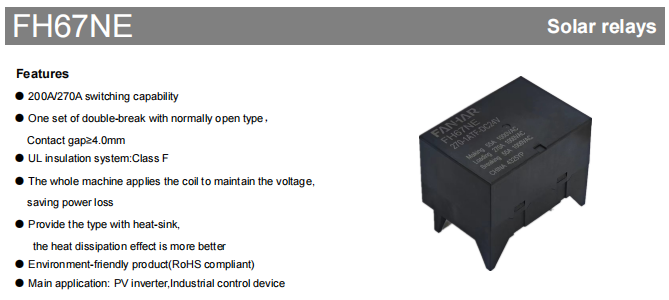

Product Overview
The FH67NE est summus perficientur, summus potentia novum navitas Nullam evolvit Zhejiang Fanhar Electronics (FANHAR) ad novas industrias et industriales applicationes summus oneris photovoltaicae. Praesto est in duobus contactu mutandi facultatem optiones - 200A et 270A - featuras in uno statuto duplicis intermissionis, normaliter apertas contactus cum contactu hiatus 4.0mm vel majoris. AgSnO₂ utens ut materia contactus, vitai commutare potest usque ad 220A (200A versio) vel 275A (270A versio) 1000VAC, cum maximis mutandi facultatibus 220,000VA et 275,000VA respective. Praeclaris electricae operationibus, rigorosa salus consilio, ac certificationibus internationalibus comprehensivis, FH67NE nucleus mutandi componentis factus est in applicationibus postulandis ut PV inverters, systemata energia reposita, instrumenta ditionis industriae.
Cum global PV inauguratus capacitas oriri pergit et industria repono industriae celeriter dilatat, novae systemata energiae necessarias in dies magis magisque accommodantes imponunt secundum facultatem altae currentis portandi facultatem, marginum salutis altae intentione, et diuturnum firmitatis. FH67NE praecise Fanhar's navis praetoria nova navitas Nullam productam in responsione ad huius tenoris industriam explicavit, efficaciter compellans urgentem mercatum necessitatem pro summus potentia, summus salus, et humilis-energy-consummationes dispositae.
Electio Guide: Comparatio 200A et 270A Versiones
Series FH67NE duo praebet ratings currentes - 200A et 270A - cum nucleo differentiae in principali structurae terminali ratione positae, ut fabrum flexibiliter eligant secundum onus actuale requisita:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Rated Current (portans) | 200A | 270A |
| Maximilianus. Switching Current | 220A | 275A |
| Maximilianus. Capacitas switching | 220,000VA | 275,000VA |
Ambae versiones identicae sunt in contactu hiatus (≥4.0mm), insulationis genus (F Classis), ambitum spirae et dimensiones altiore. Electio imprimis in onus actuali currenti ac mutandi capacitatis postulatorum systematis innitatur.
Core Technical Commoda
Geminus-Break Structure pro High-Voltage Safety
Productum lineamentum singulare copiae duplicis intermissionis, normaliter figuram contactus aperi cum contactu ≥4.0mm. Consilium duplex-confringens duos arcus seriei-fractionis in disiunctio creat, efficaciter augendi arcum facultatem exstinguendi. Composita cum magno contactu hiatus super 4.0mm, signanter auget electricam solitudo perficientur sub condiciones altae intentionis, in tuto disiunctio ad 1000VAC procuranda.
Class F Insulation System for High Temperature and Long Life
Systema insulationis UL occurrit requisitis Classis F, permittens materias velit continuas temperaturae operatrices 155°C sustinere. Una cum ampla operandi temperatura amplitudine -40°C ad 85°C, FH67NE stabilem electricam observantiam et servitii vitam conservat etiam in ambitus magnos temperaturas, quales sunt stationes potentiae PV et repositoria industrialis distributio.
Libitum Calor Sink Design pro Consectetur Scelerisque Management
FH67NE praesto est cum exemplar caloris ad libitum descendendi, praebens significanter melius calorem dissipationis quam versionem vexillum. Hoc consilium aptissimum est applicationibus ad conductionem altum currentem conductionem sustinendam vel ad altas temperaturas ambientium, efficaciter reducendo nullam caliditatem oriri et vitam electricam extendere.
Environmentally Obsequium ac Globally accommodata
Productum cum RoHS praescriptionibus environmental obtemperat et UL, TÜV, et CQC certificationes internationales consecutus est, validam fori globalis facultatem accessum praebens.

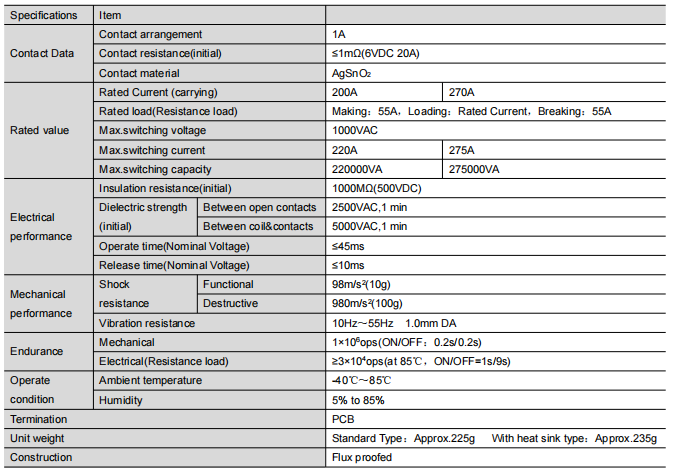

Core Electrical Performance
Onus Capability
FH67NE currentem aestimavit (portans) 200A (270A pro versione 270A). Condiciones onus aestimatae (resistentiae) sunt: Fac 55A, Fer currentem aestimavit, Break 55A. Maxima commutatio intentionis 1000VAC est, maximus mutatio monetae 220A (200A versio) / 275A (270A versio), et capacitas mutandi maxima est 220,000VA (200A versio) / 275,000VA (270A versio).
Contact Reliability
Resistentia contactus initialis est ≤1mΩ (probatum ante 6VDC 20A), ut detrimenta conductionis gravissima procurans ac stricte humilis caloris requisita applicationes altae currentis occurrens.
Nulla ac Dielectric Fortitudo
Resistentia insulatio initialis 1000MΩ (tentata 500VDC). Vires dielectricae perficiendi praestantes sunt: 2500VAC/1min inter contactos apertos, et 5000VAC/1min inter coil et contactus, amplam salutem orae ad systema comparandum.
Responsio Tempus
Tempus operandi (in intentione nominali) ≤45ms, tempus remissionis (in voltage nominali) ≤10ms, offerens celerem et certam responsionem obviam celeri mutandi dicione postulatis PV inverters et aliis instrumentis.
Coil Specifications et Energy-Efficens Operatio
FH67NE in quinque coil voltage options praesto est: DC 6V, 9V, 12V, 24V, et 48V, cum potentia aestimata consumptionem solum 4W. Singularum specificationum parametri singillatim sunt hae:
| Rated Voltage | Agunt intentionem (VDC) | Dimittis intentione (VDC) | Current Rated (± X%) | Coil Resistentia (± X%) | Nominal Power | Sustentans intentione | Max Voltage |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%～100%Un (ambiens temperatus23℃) 55%～60%Un (Ambiens temperatus85℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
Operatio Notes: .
Coilum sustinens intentione applicatur 100ms post applicationem intentionis aestimatae, cum sustentante intentione 55%～100% Un (ad 23°C ambientium) / 55%～60% Un (ad 85°C ambientium).
Ad coilum exustionis et damni vitandum, non continuo intendo intentionem maximam excedentem voltationem sustinentem. Maximum sustinens intentionem ad maximam intentionem significat Nullam potest sustinere per breve tempus.
Typical Application missiones
Ut nucleus elementum mutandi in PV systemata, FH67NE tractat tutum imperium in utraque DC et AC latera faciunt. Eius 200A/270A capacitas alta vena-portandi facile procurat currentem postulata chordarum altae potentiae, dum ≥4.0mm interstitio contactus et 5000VAC coil-ut-contactus resistendi intentione praebent margines substantiales ad applicationes altae intentionis.
In pugna energiae repositionis systemata, FH67NE pro altilium sarcina criminis / dimissionis dicionis et tutelae adhibetur. Humilis vis consummationis potens ab suo magnetico latching consilio perfecte adsimilat cum stricto energiae efficientiae requisitis ESS, dum eius amplis temperaturas operativae industriam stabilem in scriniis repositis et similibus ambitibus efficit.
Pro summus potentiae industrialis armorum onus mutandi, FH67NE solutionem imperii in/offs solutionem valde certam praebet. Praeclara eius vibratio et concussio resistentia, una cum vita mechanica usque ad 1 decies centena millia operationum, efficiunt capacem variis ambitus industriae asperi tractandi.
Certificaciones et Quality Assurance
Series FH67NE UL, TÜV, et CQC certificationes internationales consecutus est et cum signis RoHS environmentalibus obsecutus est, mercatus accessus plene occurrens requisita regionum globalium maioris.
Cum inceptis nationalibus summus technicus, Fanhar Electronics sub ISO9001 Quality Management System, ISO14001 Environmental Management System, et ISO45001 Occupationalis Salus et Salus Ratio Management Systema certiorata sunt. Societas 5%-8% vectigalium annuorum venditarum in R&D investit, et supra 40 exemplar utilitatis nationalis et inventionis diplomatis donatum est. Ratio qualitatis plenae processu involucro consilio, procuratione materiae rudis, et fabricando efficit ut omnis FH67NE vitai consentaneam et certam qualitatem liberet.
conclusio
FH67NE summus potestas nova industriam nullam nucleum commoda integrat incluso ultra-altae currentis capacitatis (200A/270A), duplex compages salutis securitatis (≥4.0mm gap), Systema insulationis Classis F, magnetica latching low-potentia designans, et amplificatio caloris ad libitum descendunt. As Fanhar's producto praetorio pro nova industria et industriali onere mercatus transiit UL, TÜV, et CQC certificationes internationales et cum RoHS requisitis obtemperat. Iam late in PV inverters adhibita est, systemata energia reposita, instrumentum temperantiae industriae. Utrum vis summus potentiae PV invertentis vel evolutionis altae stabilitatis systematis energiae repositionis, FH67NE electio certa est clavis componentis.
Frequenter Interrogata
Q1: Quae sunt differentiae principales inter FH67NE 200A et 270A versiones?
Discrimina nucleorum iacent in capacitate currenti portandi et principali structurae terminali. 270A Versio maximam vim commutandi 275A et maximam facultatem mutandi 275,000VA habet, cum fundo terminali principali slotted; versio 200A maximam vim commutandi habet 220A et maximam mutandi capacitatem 220,000VA, cum fundo termino principali non slotted. Utraeque versiones eundem hiatum contactum communicant, genus insulationis, ambitum spiram, dimensiones adumbrans.
Q2: Quaenam utilitates practicas ≥4.0mm contactuum anfractus praebet?
Magna contactus gap de super 4.0mm signanter ampliat facultatem nullam's electrical solitudo: arcum restrike periculum reducere, disiunctio augere fidem; § ③ coniuncta cum duplicata structura, impedimentum securitatis duplicem efficit ut in 1000VAC operationem salvam efficiat.
Q3: Pro quibus missionibus est calor concidat exemplar commendatur?
Calor descendendi exemplar maxime commendatur pro: ① PV statio potentiae velit ambientium temperaturas altas; applicationes ad conductionem currentem altam prolongatam requirunt; ③ summus firmitudo systemata stricte temperie oriuntur limites. Calor dissipationis eius signanter melior est quam versionis vexillum, efficaciter minuens caliditatem Nullam ortum et vitam electricam extendentem. Tamen notandum est quod calor submersionis electricae vivit, ideo alvi 10mm salus per institutionem conservari debet.
Q4: Quae est aptabilitas environmental FH67NE?
Temperatus operans range -40°C～85°C, humiditas range 5%～85%. Vibratio resistendi 10Hz～55Hz/1.0mm DA, impulsus resistentiae functionis 98m/s² (10g) et perniciosa 980m/s² (100g), occurrens exigentiis variis ambitibus duris sicut statio PV statio industrialis et distributio.
Q5: Exempla vel technica subsidia praeberi possunt?
Fanhar Electronics subsidia sample provisionis ac delectu technicae subsidia technicae subsidia in custo- telariis sustinet. Ad speciales customizationes necessitates (adcommodationes structurae, parametri, etc.), communicare rogamus venditiones Fanhar vel technicas turmas subsidii ulterioris subsidii. Hoc productum introductio est ad tantum referat. Formularium mutabilium sine notitia obnoxiae. Ad recentissimas technicas documenta, placere contactus Fanhar venditio quadrigis.
